YMA Series Circular Waterproof Bajonett Connector Tillverkare

Produktintroduktion

• YMA Series Connection Method: Bayonet Type Quick Connection

• YMB Series Connection Method: gängad anti-losening anslutning

• Pluggar och uttag kan vara utrustade med stift eller hål, och avslutningsmetoden är svetsning.

• Använd Hyperboloid Wire Spring Jack, mjuk insättning och extraktion, låg kontaktmotstånd

• Fem-knapps positionering har blind insertion och felinsertionsförebyggande funktioner

• Lämplig för utrustning och kablar i hårda miljöer som fukt och vattenfördjupning

Den elektriska anslutningen mellan kablar tål ett vattendjup på 55 meter och är förseglad

• Exekveringsstandard: Q/321283HL05-2011

Tekniska parametrar

[Miljöprestanda]

— -Använda temperatur: -55 ℃ ~ 200 ℃

—— Relativ temperatur: 95% vid 60 ℃

—— Sealing Performance: Water Immersion Djup 0-55 meter

—— Saltmotståndet: 1000 timmars rostfritt stål: Kopparlegering är 500 timmar: aluminiumlegering är 48 timmar

—— Läckhastigheten: När lufttryckskillnaden mellan tätningsuttaget är 5,07 × 10'PA är läckageshastigheten inte större än 46Pa · cm³/s;
När lufttrycksskillnaden mellan glastätningen är 1,01 × 10Pa är läckhastigheten inte mer än 1 × 10 Pa · cm³/s.

—— Electric -kontakten har också bra anti -mold, anti -sand och annan prestanda.

[Mekaniska egenskaper]

--Fall. Rostfritt stål passivering, kopparkemisk nickelplätering, kemisk aluminium nickelplätering

— - Insolator: termosetmaterial

— -Alin -Sealing Body and Sealing Ring: Silicon Rubber -Contacts: Copper Alloy Gold Plate

—— Vibration: Frekvens 10 ~ 2000Hz Acceleration: 196m/s²

—— Impact, Acceleration 980m/s²

— - Konstant acceleration: 980m/s

—— Mekaniskt liv: 1000 gånger

[Elektrisk prestanda]

— - Kontaktmotstånd och nominell ström

Kontaktspecifikationer MM

Kontaktmotstånd MΩ

Betygsatt ström a

Svetstråd med innerdiameter

Φ1.0

5

5

Φ1.2

Φ1.5

2.5

10

Φ1.8

Φ2.0

1.25

20

Φ2.5

Φ3.0

0.75

40

Φ3.0

—— Rated spänning, tål spänning och isoleringsmotstånd

Arbetsmiljö

Nominell spänning v

Fastställande spänning v

Isoleringsmotstånd MΩ

Normalt temperaturtillstånd

500

1500

≥5000

Varmt och fuktigt tillstånd

500

1125

≥100

Lågtrycksstång (1 kPa)

250

300

—— Anti-elektromagnetisk interferensskydd: Vid 100MHz ~ 1GHz är minsta dämpning 60dB.

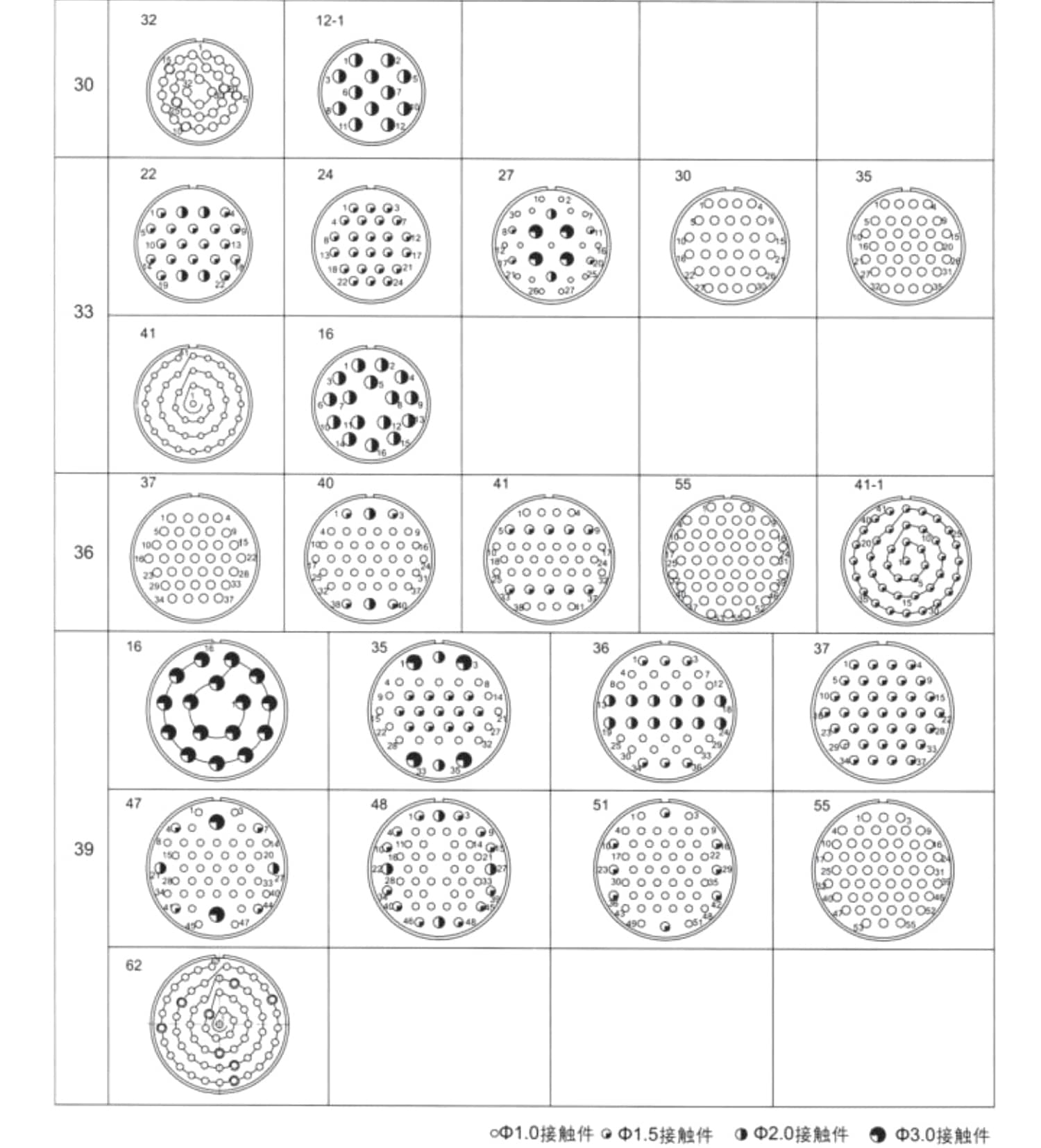

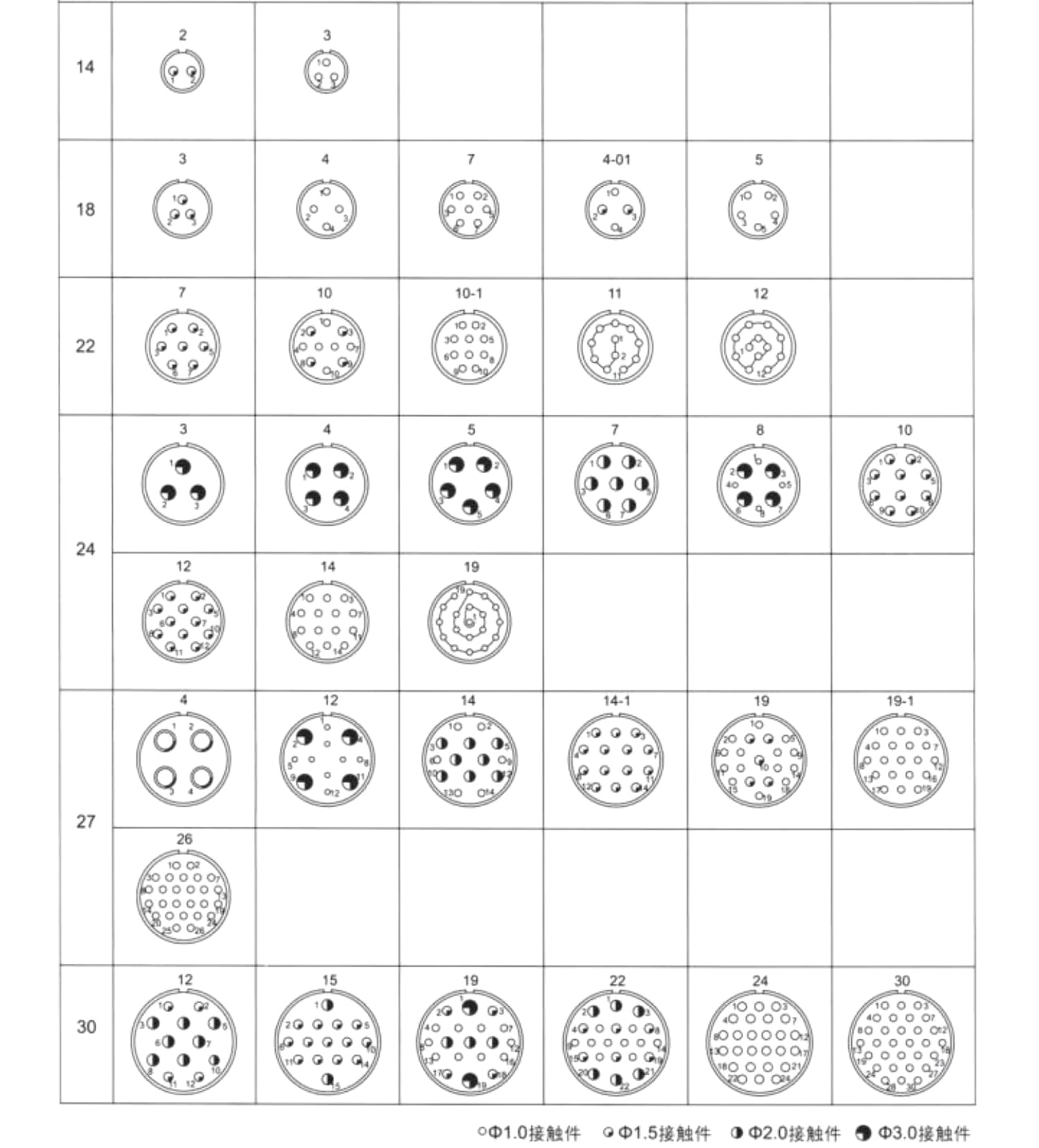

YMA 、 ymb -serie Kontaktarrangemang (vy över nålmonterad isolatorinsättning)

YMA 、 ymb -serien Kontaktarrangemang (vy över nålmonterad isolatorinsättningsyta)



om oss

Effekteffektiv elektrisk kontakt.

Taizhou Henglian Electric Co., Ltd. Det grundades i april 2011 och ligger i Taixing, en stad vid floden känd som "Ginkgos hemstad". Det är ett högteknologiskt företag som specialiserat sig på forskning och utveckling, produktion och försäljning av elektriska kontakter.

vi är Kina Anpassad YMA Series Circular Waterproof Bajonett Connector Tillverkare och OEM/ODM YMA Series Circular Waterproof Bajonett Connector Leverantör.

Det finns mer än 150 anställda, inklusive mer än 30 anställda med olika yrkes- och tekniska titlar, anläggningstillgångar på 30 miljoner yuan och olika mekanisk bearbetningsutrustning och testutrustning.

Under de senaste åren har företaget successivt klassats som "Top Ten Enterprises in Zhangqiao Town", "Top Ten Enterprises in Zhangqiao Town" och vunnit "Taixing City Outstanding Contribution Award" och andra titlar.

För närvarande inkluderar företagets ledande produkter cirkulära elektriska kontakter av de militära standarderna Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III och XC-serien, rektangulära elektriska kopplingar av J7, J14, J20J, J30J, J30J, och J32J, och J30J, och J32J standarderna Y2, Y4, YP, LYP, YD, etc. serier. Produkterna täcker militärindustrier som generalstaben, generalförsvarsavdelningen, sjöfartsutrustningsavdelningen, andra artillerikåren, vapen, flyg, kärnenergi, järnvägar, statligt nät och geofysisk utforskning av petroleum. Företaget har ett tekniskt centrum och ett kvalitetskontrollcenter och är utrustat med sofistikerad produktionsutrustning, moderna testanläggningar och kontroll- och testmetoder. Produkterna har egenskaperna tresäker funktion, hög densitet, hög tillförlitlighet, elektronisk kompatibilitet etc. Vi kan utveckla och producera olika speciella elektriska kontakter för olika användare för att möta kundernas behov.

Företaget är en kvalificerad leverantör av militära elektroniska komponenter, marin utrustning och flyg för kommunikationsavdelningen för generalstaben och ministeriet för informationsindustrin. Det har klarat GJB9001C-2017 kvalitetsledningssystem för vapen och utrustning och den andra nivån sekretesscertifiering för vapen- och utrustningsproduktion och vetenskapliga forskningsenheter.

Företaget följer alltid företagsandan av "integritetsbaserad, enhet och hårt arbete, sanningssökande och innovation och strävan efter excellens", följer konceptet "varumärke skapar värde" och servar kunderna helhjärtat, vilket gör att Henglian snabbt blir en ledare i branschen.

Taizhou Henglian Electric Co., Ltd. Vi välkomnar varmt kunder från hemlandet och utomlands att besöka oss och förhandla affärer!

Kontakta oss
  • Fabrik
    Fabrik
  • Produktionslinje
    Produktionslinje
  • Montera
    Montera
  • Ledningsverkstad
    Ledningsverkstad
  • Produktdesign
    Produktdesign
  • Inspektionsutrustning
    Inspektionsutrustning
  • Inspektionsutrustning
    Inspektionsutrustning
  • Montera
    Montera
  • Fabriksområde
    Fabriksområde
  • Hedersvägg
    Hedersvägg
  • Produktskåp
    Produktskåp
  • Utbildning
    Utbildning
  • Utbildning
    Utbildning
  • Utestående bidragspris
    Utestående bidragspris
  • 10 -årsjubileum Sanya -resa
    10 -årsjubileum Sanya -resa
  • Utställning
    Utställning
  • Utställning
    Utställning
  • Utställning
    Utställning
Hedersbevis
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
Insikt
Branschkunskap

Hur man installerar och tar bort YMA Series Circular Waterproof Bayonet Connector ?

YMA -serien Circular Waterproof Bayonet Connector ger en effektiv och bekväm installations- och borttagningsupplevelse genom en bajonettanslutningsmetod. Dess design förbättrar inte bara bekvämligheten med drift, utan säkerställer också anslutningens stabilitet och skydd. Oavsett om det är i en komplex miljö eller i situationer där kontakten måste bytas ut ofta, kan YMA -seriens kontakt säkerställa att användare enkelt kan slutföra driften och minska underhållstiden och kostnaden. Samtidigt, med sina utmärkta vattentäta, dammtäta och stötsäkra egenskaper, används den i stor utsträckning i hårda miljöer som militär, flyg- och oljeprospektering.

1. Bayonet Connection Design
YMA Series Connector antar en bajonettanslutningsdesign. Justera anslutningspluggen och uttaget och rotera medurs till bajonettläget när du installerar. När kontakten har lagts in kommer den interna låsmekanismen att säkerställa att kontakten passar tätt för att undvika att lossa eller falla av.
Denna bajonettdesign gör det möjligt för kontakten att slutföra en stabil anslutning på kort tid, vilket är mycket lämpligt för scenarier som kräver snabb installation och borttagning.

2. Installationsmetod
Sätt i anslutningen: Anslut anslutningspluggen och uttaget för att säkerställa att kontakten sätts in i rätt läge i uttaget.
Rotationslås: Rotera försiktigt anslutningspluggen tills du hör ett "klick" -ljud av låsning, vilket indikerar att anslutningen är fast fixerad, vilket säkerställer anslutningsstabiliteten och vattentätheten.
Inga verktyg krävs: Inga specialverktyg krävs under installationsprocessen, vilket minskar de tekniska kraven för operatörer och förbättrar installationseffektiviteten.

3. Demonteringsmetod
Rotation Unlock: När du demonterar, rotera bara anslutningspluggen moturs för att frigöra bajonettlåsningsmekanismen, och du kan enkelt dra ut kontakten.
Enkelt och snabbt: Demonteringsprocessen är enkel och snabb, och det är inte lätt att skada kontakten eller relaterade delar. Det är lämpligt för miljöer som kräver ofta demontering och montering.
Inget behov av överdriven kraft: Anslutningsdesignen tar hänsyn till ergonomi. Det är inte nödvändigt att tillämpa överdriven kraft under demontering för att undvika skador orsakade av överdriven dragning.

4. Vattentät och dammtät design
Eftersom YMA-seriens kontakt har en hög skyddsnivå (såsom IP67 eller högre), under plug-in och koppla ur processen, kan tätningsringen och bajonettdesignen effektivt förhindra fukt, damm etc. från att komma in i kontakten, vilket säkerställer den långa Term stabil drift av kontakten.
Kontaktens yttre vattentäta strukturkonstruktion säkerställer att den fortfarande kan anslutas och demonteras säkert i extremt väder och miljöer med hög luftfuktighet.

5. Anti-vibration och chockprestanda
På grund av sin bajonettlåsningsmekanism har YMA-serienkontakten god anti-vibration och chockmotstånd. Även i en högvibrationsmiljö kan kontakten upprätthålla en stabil anslutning och är inte lätt att lossa.
Denna pålitliga låsstruktur är mycket lämplig för användning i miljöer med hög efterfrågan som järnvägar, militär och flyg- och rymd.
