Anpassade Y27 Series Circular Mil Spec Connectors

Hem / Produkt / Cirkulär elektrisk kontakt / Y27 -serie
Rekommenderade produkter
Ring vårt kontor

+86 176 0151 5794

E-MAIL

Y27 Series Circular Mil Spec Connectors Tillverkare

Produktintroduktion

● Följ GJ82905A-2004

● Push/Pull Type Circular Electrical Connector, tillförlitlig anslutning, bekväm och snabb anslutning och separering, lämplig för blind införande eller andra infogningssituationer

● Anti-vibration, antisalt spray och anti-elektromagnetiska interferensegenskaper

● Finns i dammsäkra, regnbeständiga och gastätande sorter

● Uttag finns i flänsstyp och kabeltyp

● Används allmänt inom flyg-, luftfart, varvsindustri, kommunikation och andra områden

● Exekveringsstandard: Q/321283HL03-2011

Huvudsakliga tekniska prestanda

[Mekaniska egenskaper]

Skal: aluminiumlegering, rostfritt stål, marinblå mässing

Skal: aluminiumlegering, rostfritt stål, marinblå mässing

Socket Lufttäthet: Gummitätning: Läckageshastighet <1pa · cm³/s

Sinusvibration: 10 ~ 2000Hz. Acceleration 196m/s²

Slumpmässig vibration: Kraftspektrumdensitet 0,4G²/Hz, Accelerationsrotens medelvärde 23,1 g

Påverkan: 980m/s²

Acceleration: 980 m/s

Serviceliv: ≥500 gånger

[Miljöprestanda]

Driftstemperatur: -55 ℃ ~ 125 ℃ Arbetande lufttryck: 1.33Pa -101.3kpa

Relativ fuktighet: 92% ~ 98% vid 40 ± 2 ℃

Salt spraymotstånd: Y27, Y27a.B.C -serien; 48h,

Y27f.G.H Serie: Aluminium Alloy Shell 96H₂

Rostfritt stålskal, marinblå mässingskal 1000h

Elektromagnetisk interferensskydd: När störningsfrekvensen är 100MHz ~ 1GHz är minsta dämpning 45dB

Immersion: Immersion Djup 2M (Y27f.G.H Serie endast)

[Elektriska egenskaper]

Kontaktklassad ström (a)

Kontakta parningsdiameter (mm)

0.8

1.0

1.5

2.5

3.5

5.0

7.0

9.0

10.0

12.0

Kontaktklassad ström

Y27

3

一

一

一

一

一

一

一

一

一

Y27a

一

5

一

一

一

一

一

一

一

一

Y278

一

5

10

25

50

75

100

150

200

一

Y27c

一

5

10

25

50

75

100

150

200

一

Y27f

一

7.5

一

一

一

一

一

一

一

一

Y27g

一

7.5

13

25

50

75

100

150

200

250

Y27h

3

5

一

一

一

一

一

一

一

一

Kontaktmotstånd (MΩ)

Stiftdiameter (mm)

0.8

1.0

1.5

2.5

3.5

5.0

7.0

9.0

10.0

12.0

Material

Koppar

Koppar

Koppar

Koppar

Koppar

Koppar

Koppar

Koppar

Koppar

Koppar

Innan livstestet

7

6

5

1.5

1

0.7

0.5

0.4

0.4

0.3

Efter livstest

10

10

8

3

1.5

1

0.8

0.7

0.6

0.5

Tålspänning (V)

Serie

Testspänning (50Hz AC effektivt värde)

Y27

Y27a

Y278

Y27c

Y27F

Y27g

Y27h

Standardvillkor

750

1300

1500

2500

2300

2300

1300

Lågtryck

100

200

200

300

200

200

200

Isoleringsmotstånd (MΩ)

Series

Y27

Y27A

Y278

Y27c

Y27F

Y27g

Y27h

Standardvillkor

1000

4000

5000

5000

5000

5000

4000

Hög temperatur

500

1000

1000

1000

1000

1000

1000

Fuktig

50

100

100

100

100

100

100

Fångad i regnet

20

20

20

20

一

一

一

Översvämning

一

一

一

一

20

20

20

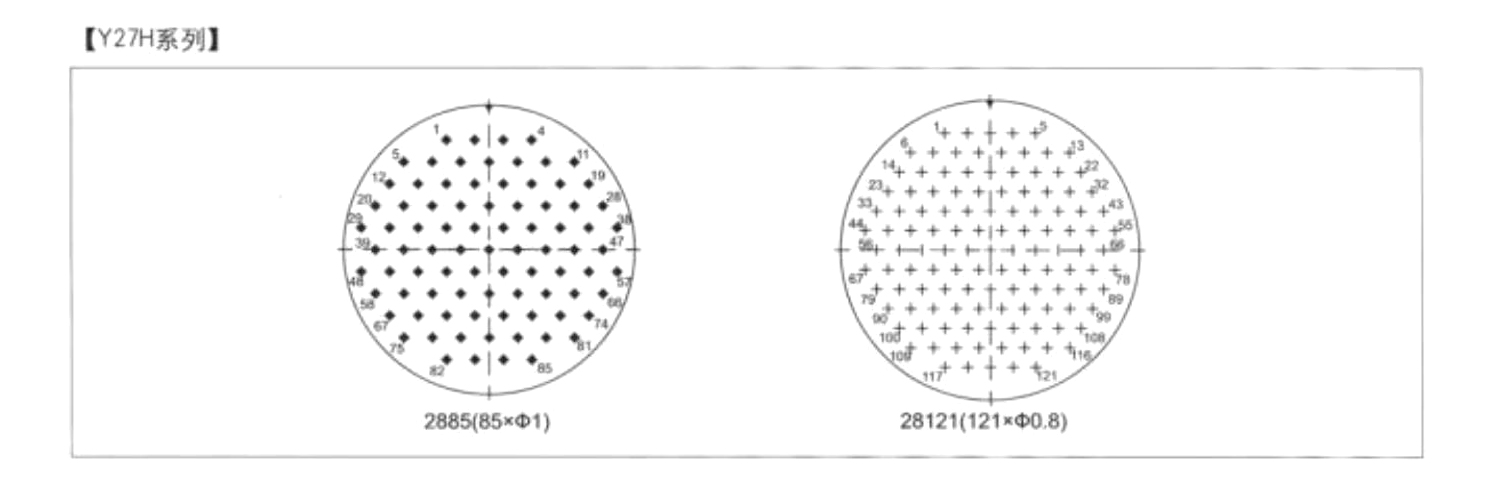

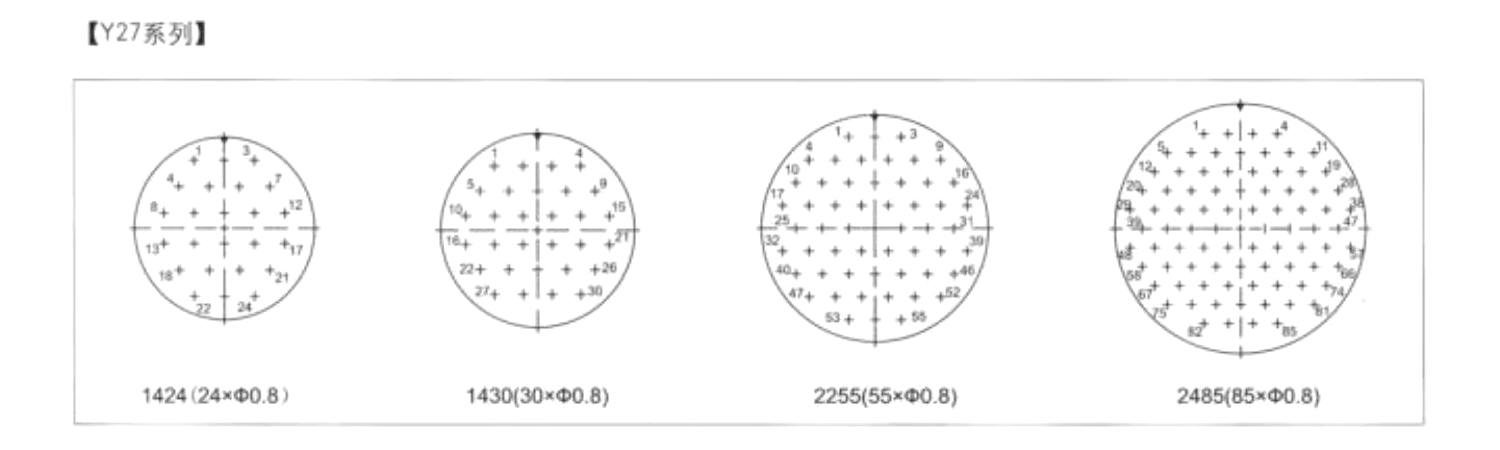

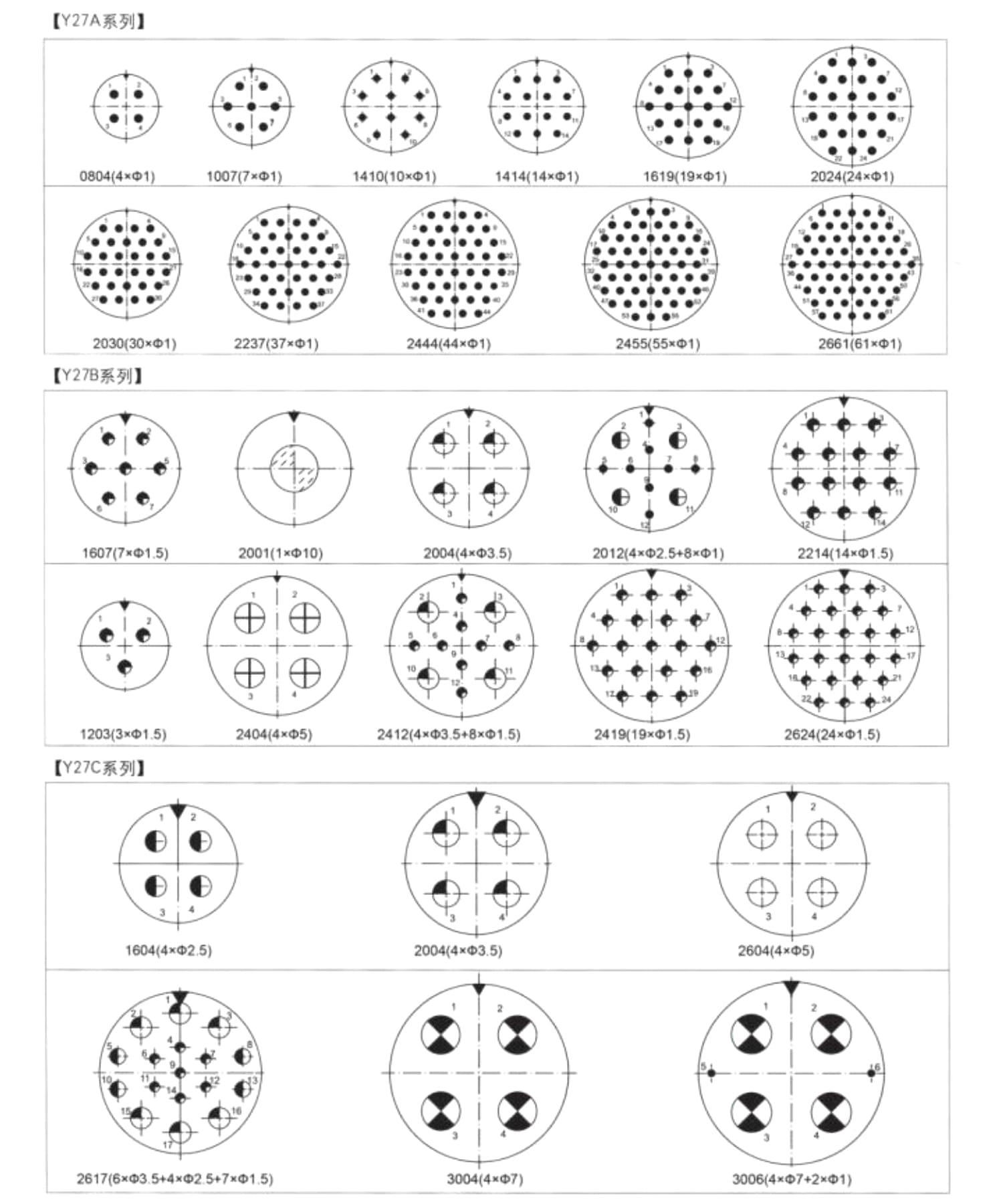

Arrangemang av isolatorhålspositioner (sockelhålets positionsnummer på insättningsgränssnittet)
