skräddarsydda YGD -serie-Cirkulär strömkontakt

Hem / Produkt / Cirkulär strömkontakt / YGD -serie
Rekommenderade produkter
Ring vårt kontor

+86 176 0151 5794

E-MAIL

YGD -serie-Cirkulär strömkontakt Tillverkare

• Denna serie produkter överensstämmer med GJB5371-2005 "Allmänna specifikationer för YGD-serien Cirkulära kraftkontakter"

• Anslutningsmetoden antar bajonettanslutning, kontaktavslutningsformuläret svetsar och Jack -kontakten är en kronfjäderuttag

• Produkten har egenskaperna för snabb anslutning och separering, god miljömotens och hög tillförlitlighet.

• Lämplig för anslutning av högströmförsörjningsserie

• Pluggar finns i olika kabelmonteringsstilar

Huvudtekniska indikatorer

一一 Arbetstemperatur: -55 ℃ ~ 125 ℃

一一 Relativ fuktighet: 90%-98%

一一 Arbetstryck: 4,39 kPa ~ 101,33 kpa

一一 Saltspray: N Typ, H Typ 48H: R Type, B Type 96H

一一 Tätning: Socket: Tryckskillnad 1,01 × 10pa, inget bubbelläckage i 1 minut

一一 Huvudstolplugin: 1,8 m vattendjup, inget vattenutsläpp i 48 timmar
Vibration: 10 ~ 2000Hz, 196m/s², omedelbart avbrott ≤1 μs

一一 Effekt: 980 m/s², omedelbart avbrott ≤1 μs

一一 Mekaniskt liv: Det anslutande ringmaterialet är aluminiumlegering ≥500 gånger
Anslutningsringsmaterialet är kopparlegering ≥2000 gånger

一一 Isoleringsmotstånd:

Under normala omständigheter (MΩ)

Hög temperatur (MΩ)

Fuktig (MΩ)

5000

100

100

一 Arbeta aktuell och kontaktmotstånd:

Kontakta artikelnummer

Parningsdiameter

Betygsatt driftsström a

Maximal kontaktmotstånd (MQ)

Initialvärde

Efter livstest

20

1,02 ± 0,03

7.5

7

8.5

16

1,588 ± 0,025

13

3.7

4.5

12

2,39 ± 0,03

23

1.8

2.2

10

3,18 ± 0,03

33

1.0

1.2

8

3,61 ± 0,03

46

0.5

0.7

6

4,52 ± 0,03

60

0.4

0.5

4

5,72 ± 0,03

80

0.25

0.35

2

7.19 ± 0,03

100

0.17

0.21

Obs: Livstest hänvisar till tester relaterade till temperaturchock, mekanisk livslängd, saltspray, livslängd med hög temperatur och sond, etc.

一 Arbetsspänning och motståndspänning

Anslutningskontakthålarrangemangskod

Klassad arbetsspänning (V)

Tålspänning (V)

Havsnivå

Höjd 21336m

Havsnivå

Höjd 21336m

0802、0803、0804

600

300

1500

375

1002、1003、1202、1203、1204A 、

1204b 、 1404b 、 1405、1602、1603 、

1604、1605,1802、1803、1804 、

2202、2203、2204、2402、2403 、

2802、2803、2804、3204

1000

450

2300

500

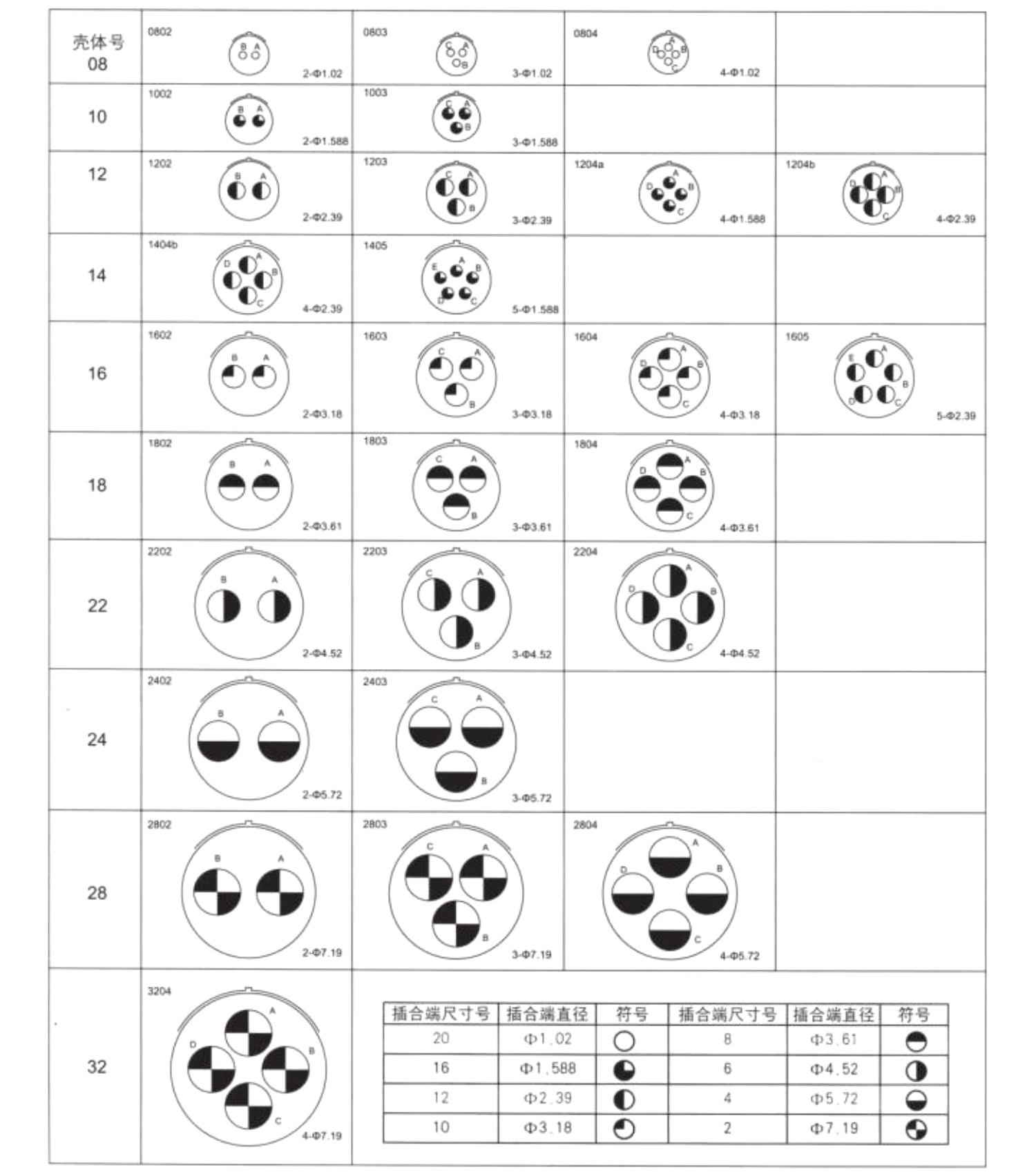

Arrangemang av isolatorkontakthålspositioner (sett från parningsytan på stiftisolatorhålets positioner)
